تنظیمات ATA

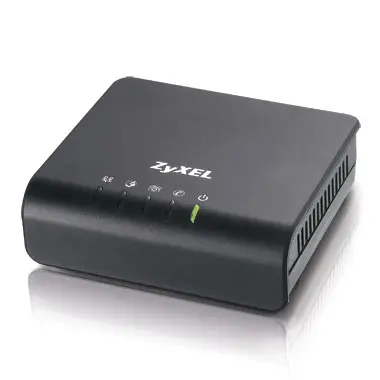

مشخصات فیزیکی ATA

ata8

 ata9

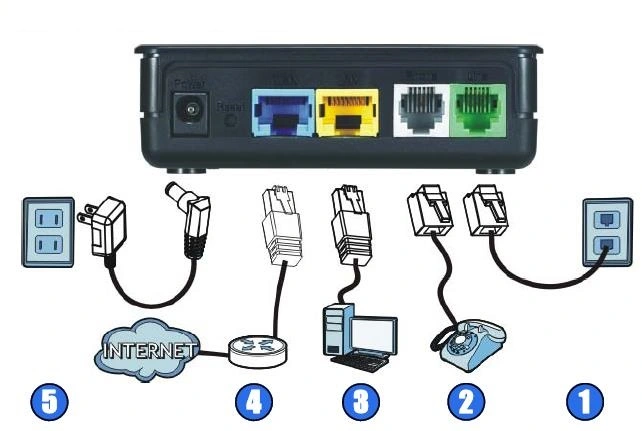

پورت‌های موجود در پشت دستگاه ATA به شرح زیر است:

  1. پورت Line: برای اتصال ATA به پریز به تلفن
  2. Phone: برای اتصال دستگاه تلفن به ATA
  3. LAN: برای اتصال سیستم به ATA
  4. WAN: برای اتصال مودم ADSL بهATA
  5. Power: برای اتصال آداپتور برق

برای اتصال و انجام تنظیمات دستگاه ATA نیاز است که شما دستگاه ATA را از طریق پورت LAN به سیستم خود متصل کنید.

ورود به کنسول دستگاه ATA

IP این دستگاه به صورت پیش فرض ۱۹۲.۱۶۸.۱.۱ است.

برای وارد شدن به کنسول، یک صفحه مرورگر (Internet Explorer یا Firefox) باز و در قسمت Address Bar آن، ۱۹۲.۱۶۸.۱.۱ را وارد کنید.

  • برای ایجاد امکان ورود به صفحه کنسول مودم، سیستم شما باید به صورت فیزیکی به مودم متصل و تنظیمات مورد نیاز روی کارت شبکه شما انجام شده باشد. اگر صفحه ۱۶۸.۱.۱ (صفحه لاگین کنسول ATA) در مرورگر باز نشود، می‌توانید تنظیمات مربوط به کارت شبکه خود را با توجه به راهنمایی‌های انجام شده در انتهای داکیومنت به صورت دستی و یا اتوماتیک انجام دهید.

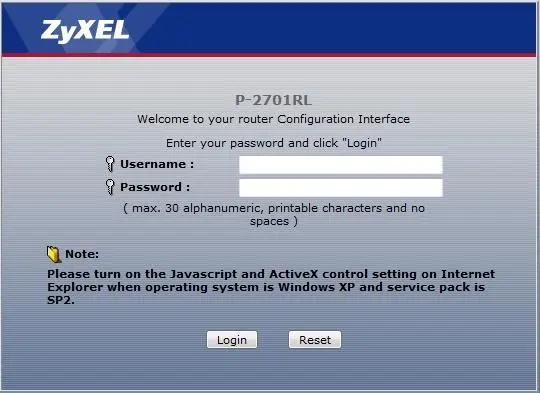

در این مرحله برای وارد شدن به کنسول در قسمت User Name عبارت admin و در قسمت Password، ۱۲۳۴ را وارد کنید.

ata10

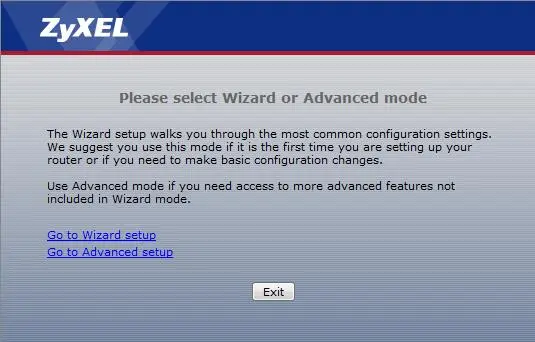

در این مرحله برای انجام تنظیمات به صورت دستی Go to Advanced Setup را انتخاب کنید.

ata11

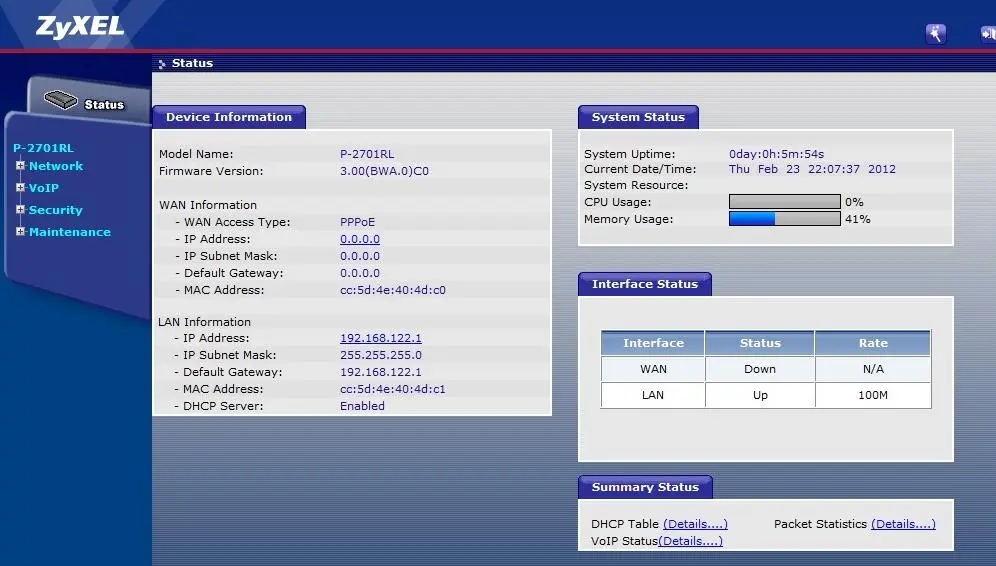

صفحه اولیه به صورت زیر ظاهر می‌شود.

ata12

تنظیمات دستگاه  ATA

برای انجام تنظیمات دستگاه در منوی سمت چپ روی گزینه Network و سپس WAN کلیک کنید.

تنظیمات WAN Access Type دو حالت دارد:

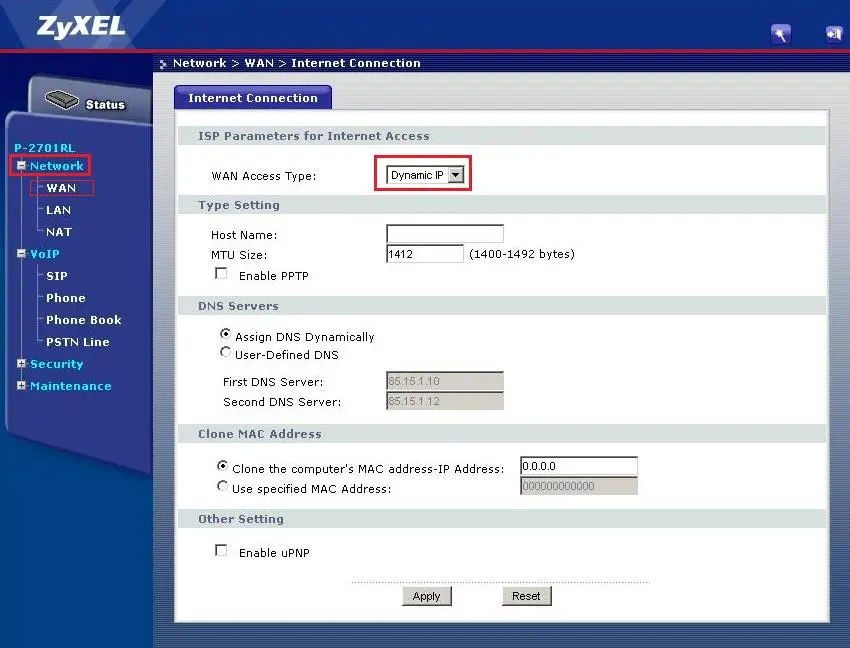

حالت اول: در شبکه داخلی DHCP شما  فعال است:

در این حالت گزینه WAN Access Type باید روی گزینه Dynamic IP تنظیم شود و سپس روی گزینه Apply  کلیک کنید.

ata13

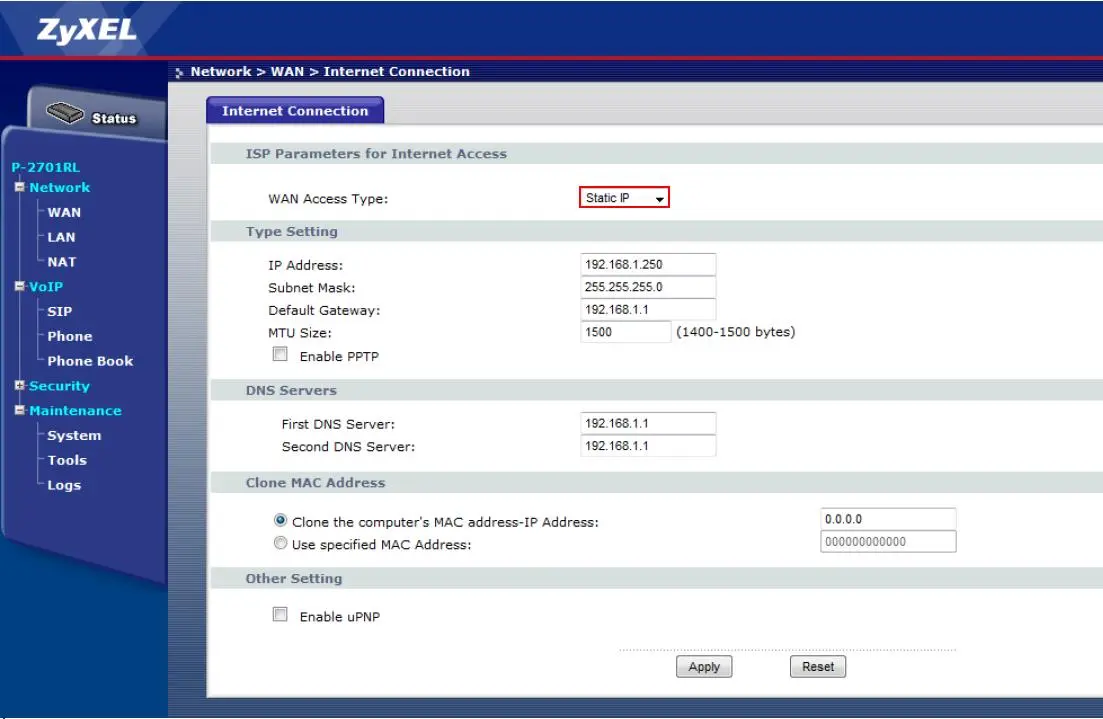

حالت دوم: در شبکه داخلی شما DHCP غیرفعال است:

در این حالت گزینه WAN Access Type باید روی گزینه Static IP تنظیم شود و سپس روی گزینه Apply کلیک کنید.

نکته مهم: اگر IP دستگاه مودم ADSL شما ۱۹۲.۱۶۸.۱.۱ نیست و یا آن را از حالت پیش‌فرض تغییر داده‌اید، باید در قسمت IP،Default Gateway مودم خود و IP Address را IPای در رنج مودم قرار دهید.

ata14

حال باید تنظیمات SIP را در ATA انجام دهید.

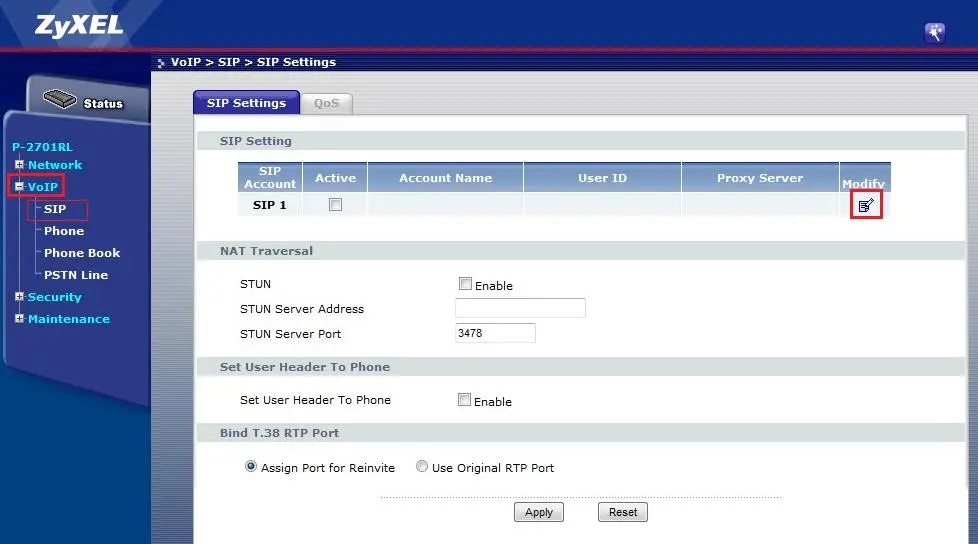

از منوی سمت چپ گزینه VoIP و سپس SIP را انتخاب کنید. در قسمت SIP Setting روی گزینه Modify کلیک کنید.

ata15

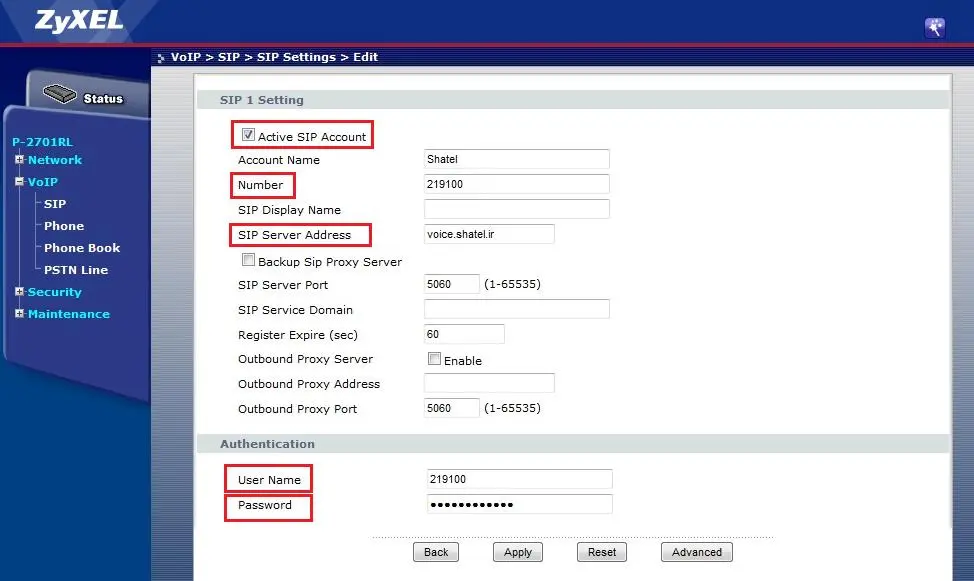

در صفحه باز شده تنظیمات را به شکل زیر انجام دهید.

  • Active SIP Account فعال باشد.
  • در قسمت Number نام کاربری سرویس تلفن شاتل را وارد کنید.
  • در قسمت Username نام کاربری سرویس تلفن شاتل را وارد کنید.
  • در قسمت Password رمز عبور سرویس تلفن شاتل را وارد کنید.
  • در قسمت Voice.shatel.ir ،SIP Server Address را وارد کنید.

ata16

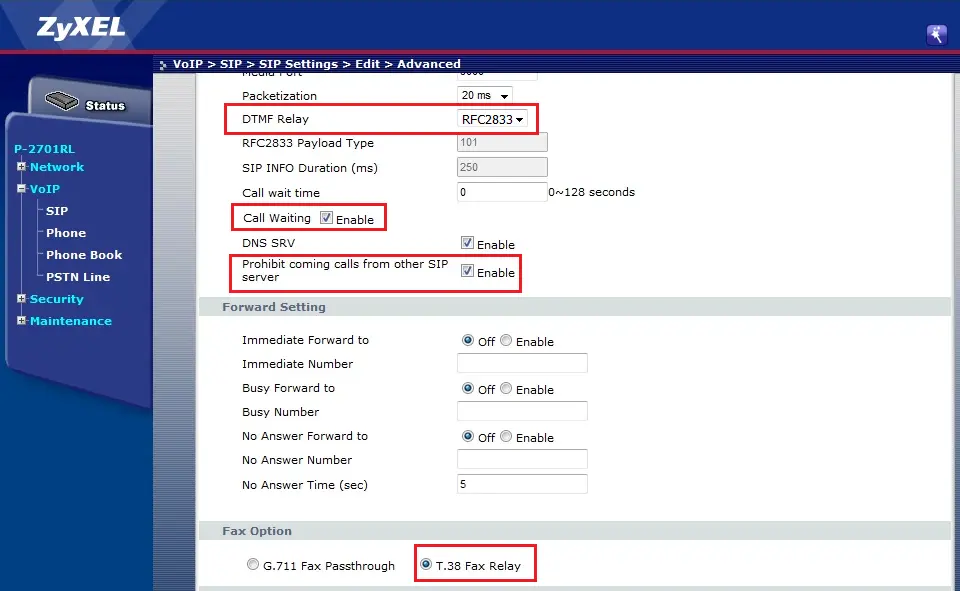

در پایین صفحه‌ و در قسمت Advanced تنظیمات زیر را انجام دهید:

ata17

پس از تنظیمات SIP، از منوی سمت چپ گزینه LAN را انتخاب و IP را به IPای که در رنج مودم ADSL نیست تغییر دهید. در صورتی که IP مودم ADSL ،۱۹۲.۱۶۸.۱.۱ است IP مودم VoIP خود را به ۱۹۲.۱۶۸.۲.۱ تغییر دهید.

ata18

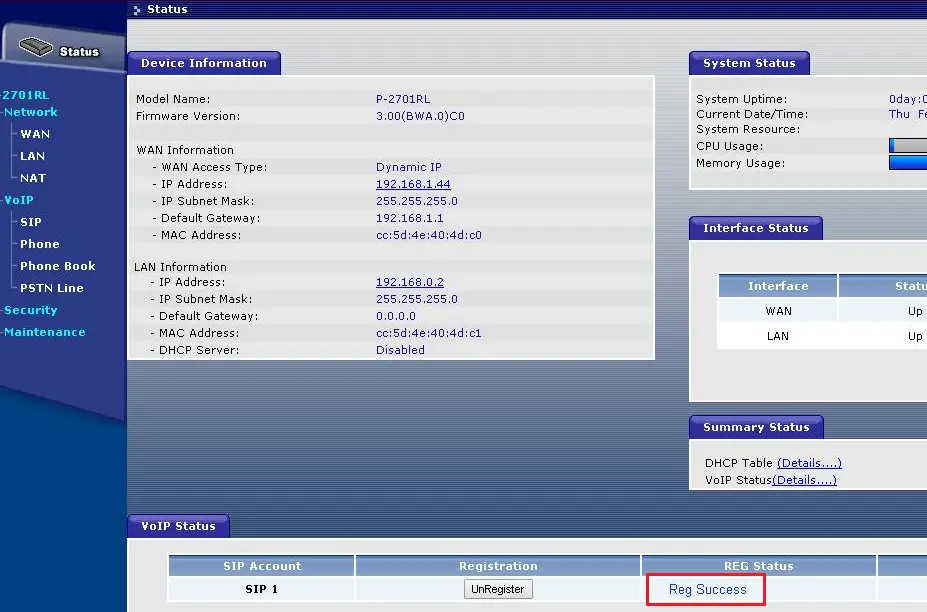

اگر تنظیمات به درستی انجام شده و اتصالات ATA به مودم درست باشد (پورت WAN دستگاه ATA باید به پورت LAN مودم متصل شود و اینترنت مودم باید برقرار باشد)، اکانت رجیستر شده و قابل استفاده است و از تلفن بوق آزاد شنیده می‌شود.

19

Speed Dial

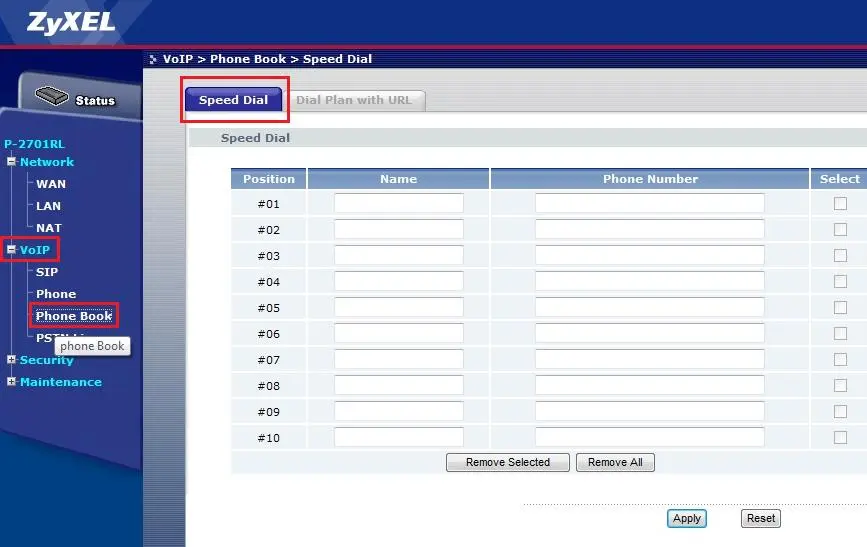

اگر به خاطر سپردن شماره تماس‌ها برای شما سخت است، می‌توانید در قسمت VoIP > Phone Book > Speed Dial شماره‌های خود را وارد و به راحتی از آنها استفاده کنید.

برای تنظیمات در قسمت Name نام صاحب شماره و در Phone Number شماره تلفن فرد مورد نظر  را وارد و سپس تیک Select را فعال و Apply کنید. حال کافی است روی دستگاه تلفن شماره‌ای را که در Position وجود دارد (به عنوان مثال #۰۱)، شمار‌گیری کنید.

ata19

Upgrade دستگاه ATA :

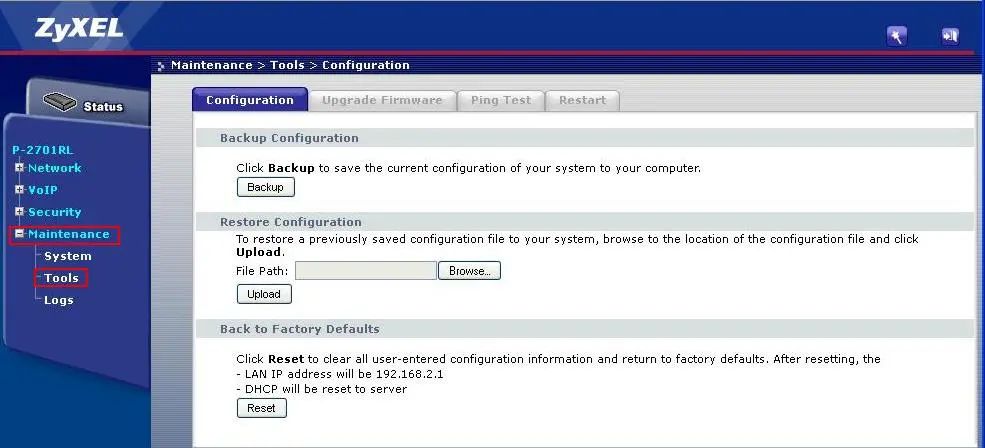

برای Upgrade کردن دستگاه، منوی Maintenance را باز کنید.

ata20

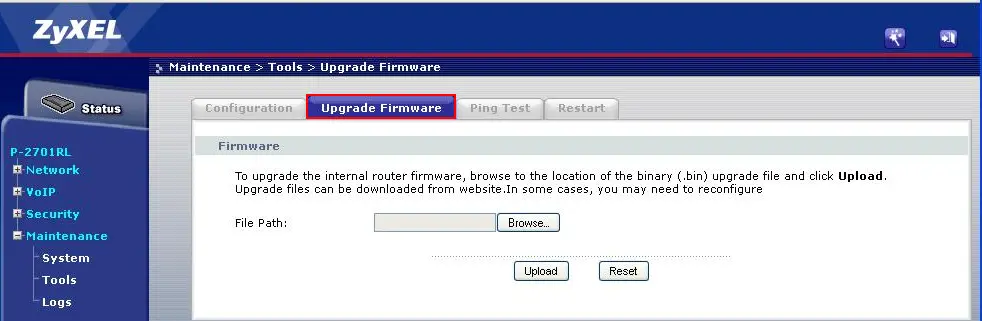

در این صفحه مطابق تصویر زیر وارد سربرگ Upgrade Firmware شوید.

ata21

فایل P-270 1RL را از قسمت ZyXEL Firmware که در سایت شاتل قرار داده شده است، دانلود و روی سیستم خود ذخیره کنید.

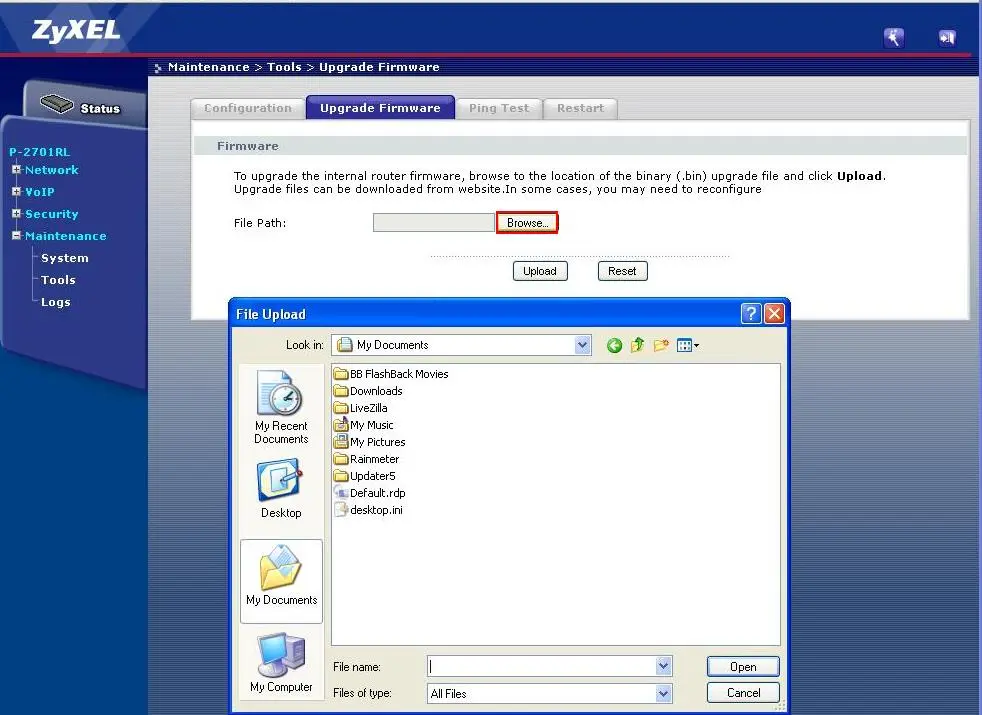

از قسمت Browse فایلی را که ذخیره کرده‌اید، انتخاب و Upload کنید.

ata22

تا اتمام مراحل Upgarde شکیبا باشید و از خاموش کردن مودم در حین انجام مراحل خودداری کنید. پس از پایان Upgrade دستگاه را ازطریق روزنه قرار گرفته در پشت دستگاه به صورت سخت‌افزاری ریست و دوباره کانفیگ کنید.
